重機246旋梭的改裝

過兒-1

  因客戶要求，對246旋梭進行過粗線改裝，面線24股錦綸線，底線9股錦綸線，機針25#

普通的246旋梭，受設計時尺寸的影響，不能過18股以上的線，旋梭內容線間隙都十分小，經過觀察，對梭床的過線之處均作了改磨，對分線板頭子，背也作了改磨，對梭架的過線部位，脫線錐也作也很大的改磨，對梭芯套的出線槽作了改磨，再由機修師傅的全力配合，一次成功

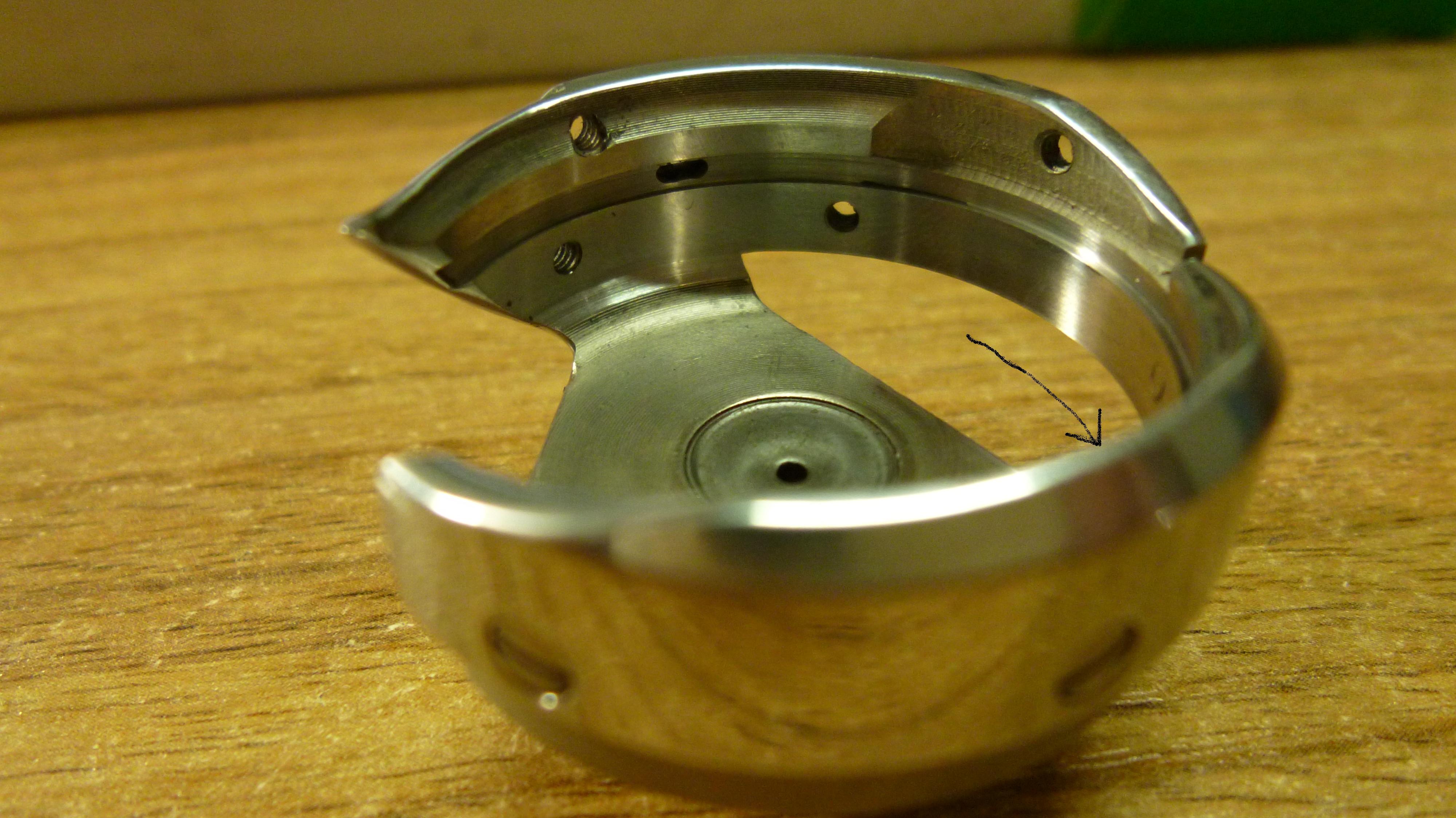

二次護針板磨低

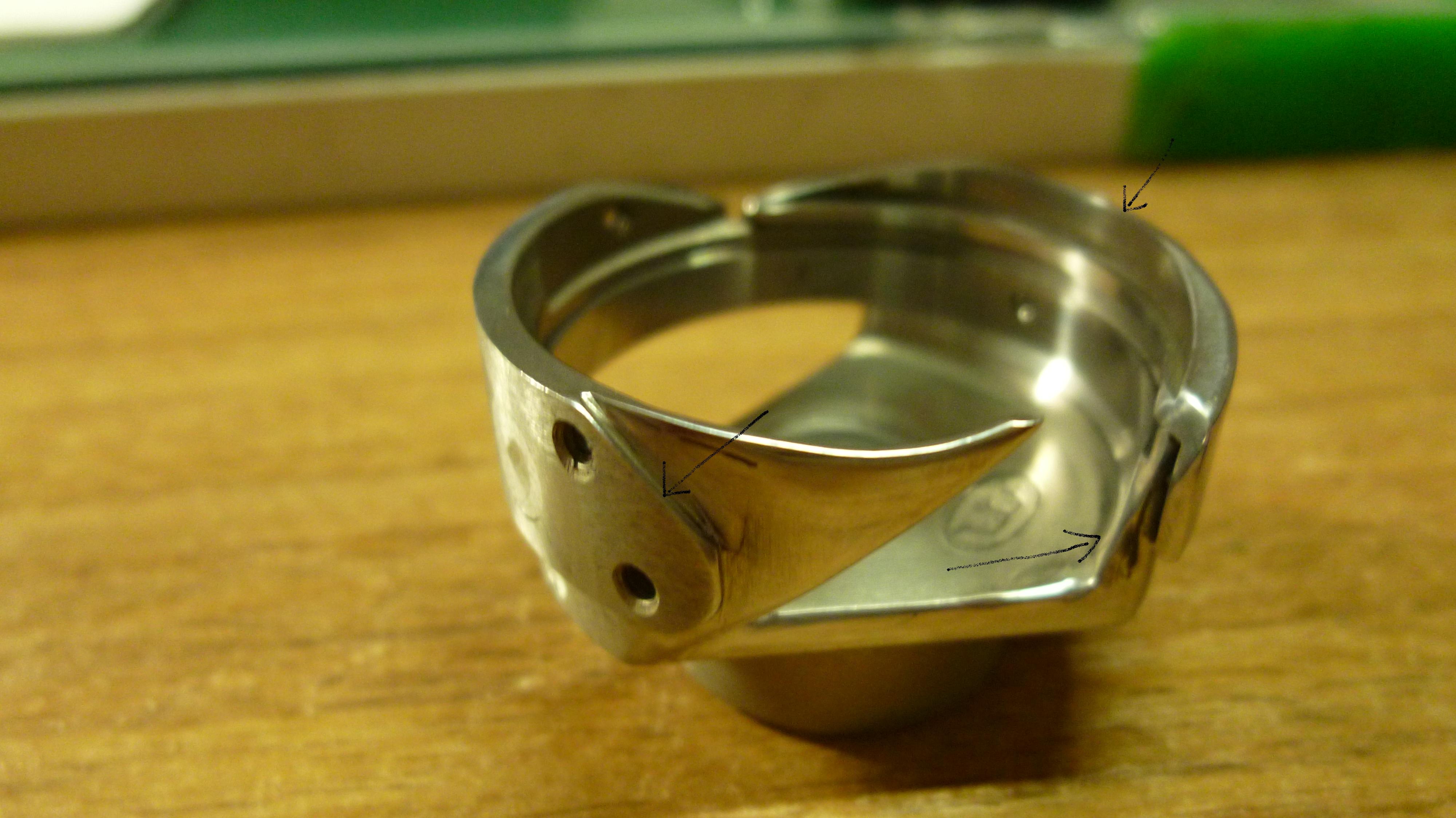

出線角磨寬

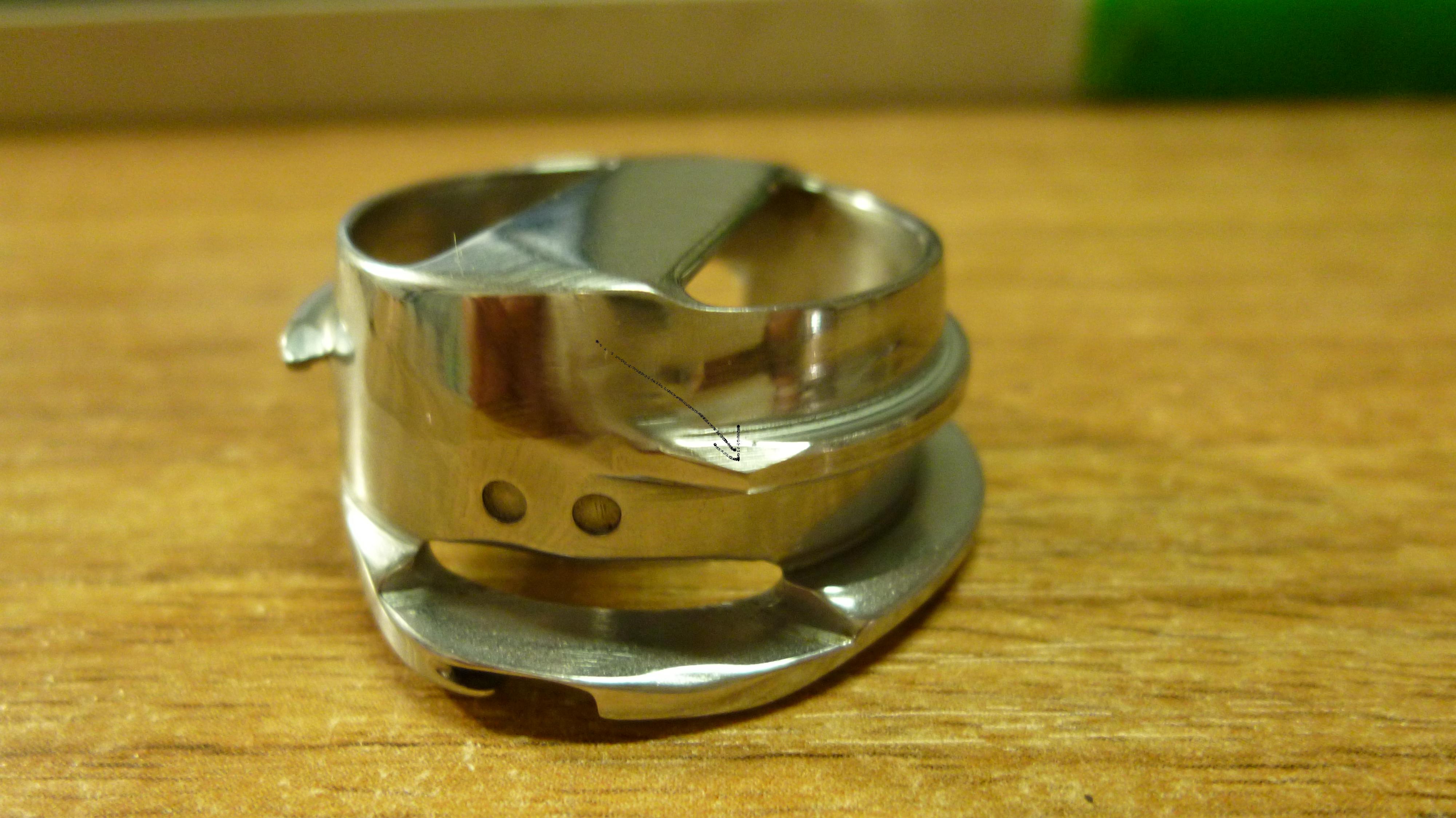

寬出線角磨

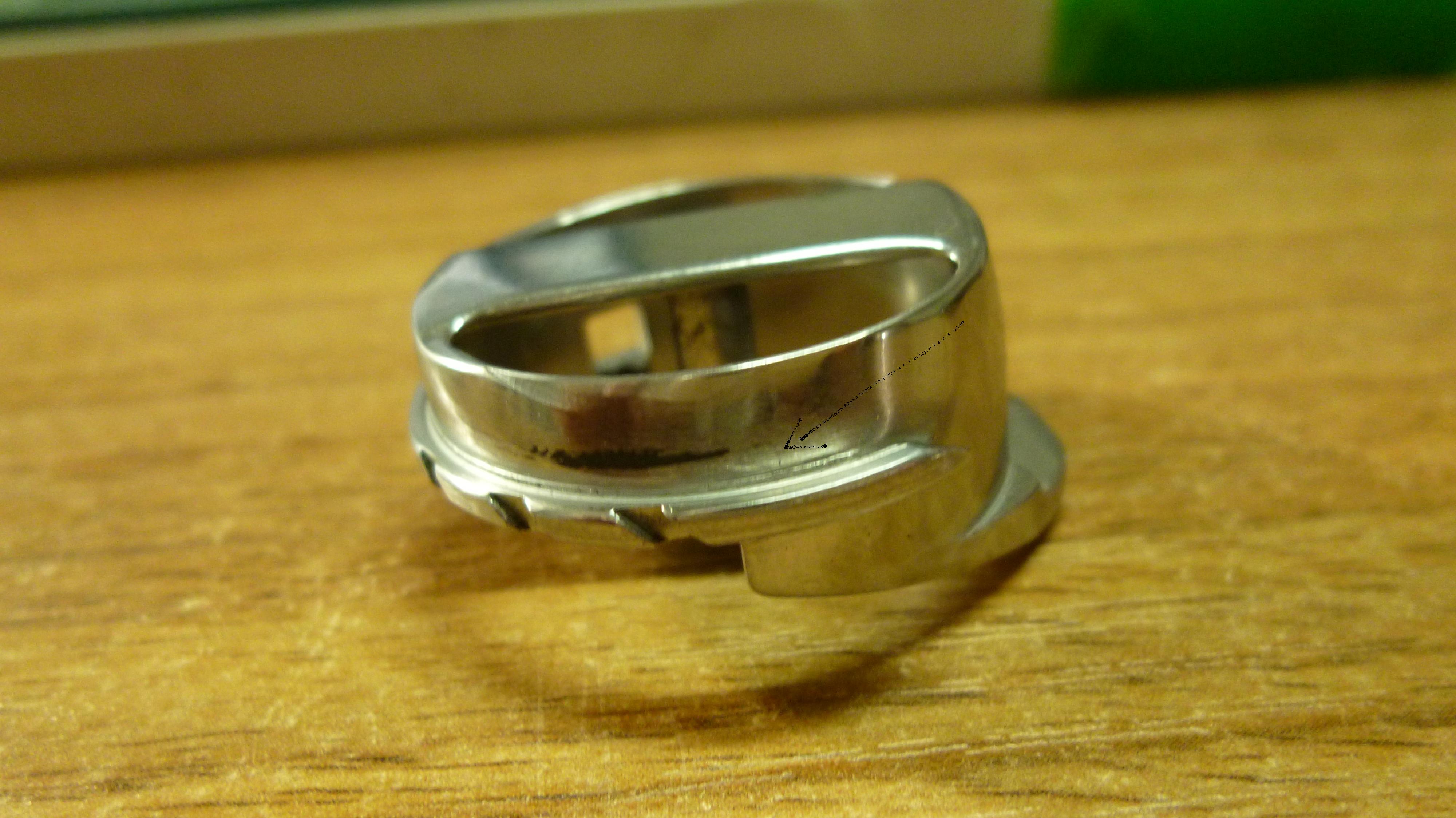

磨脫線錐

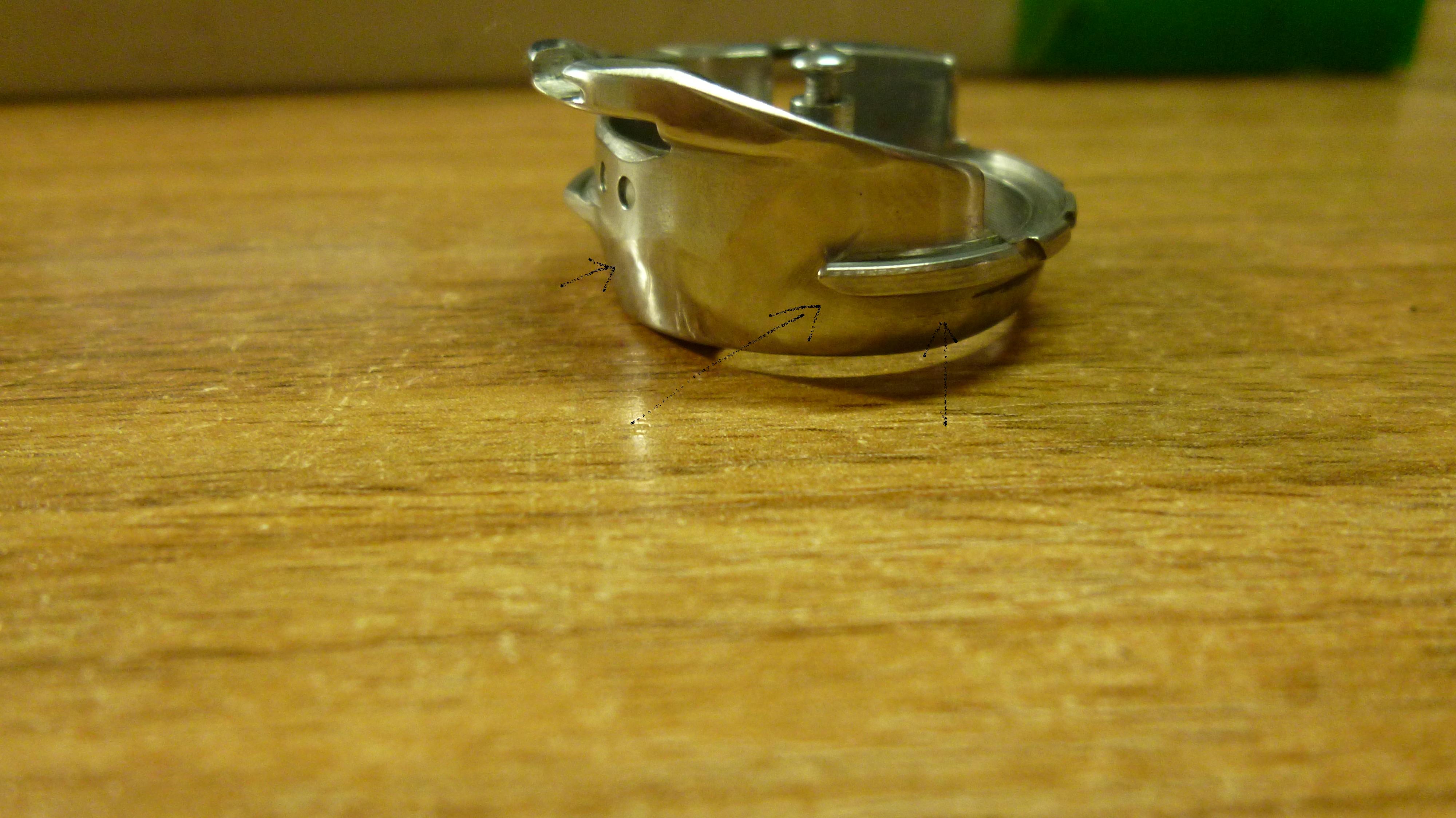

磨過線空隙

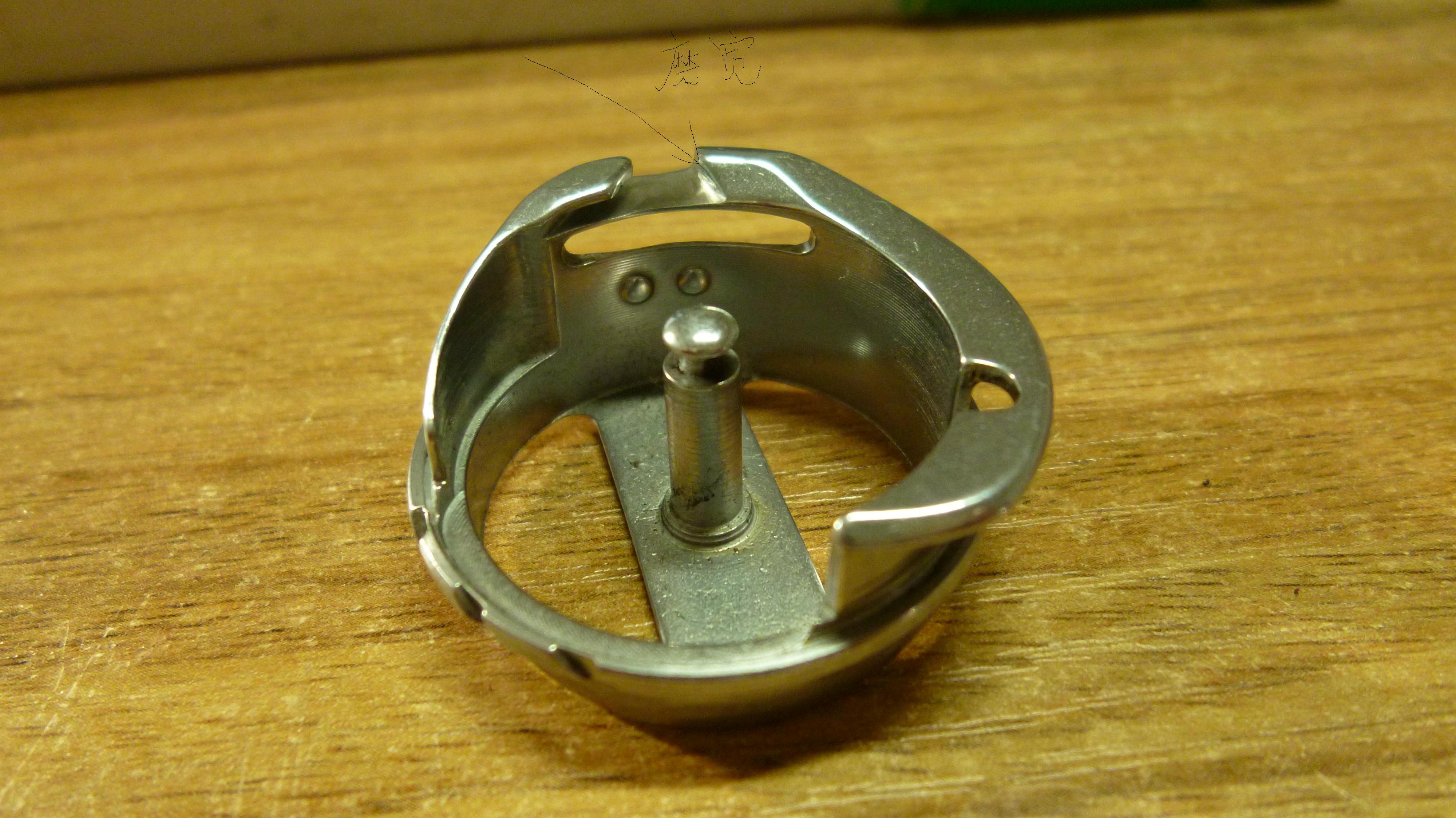

定位槽加寬

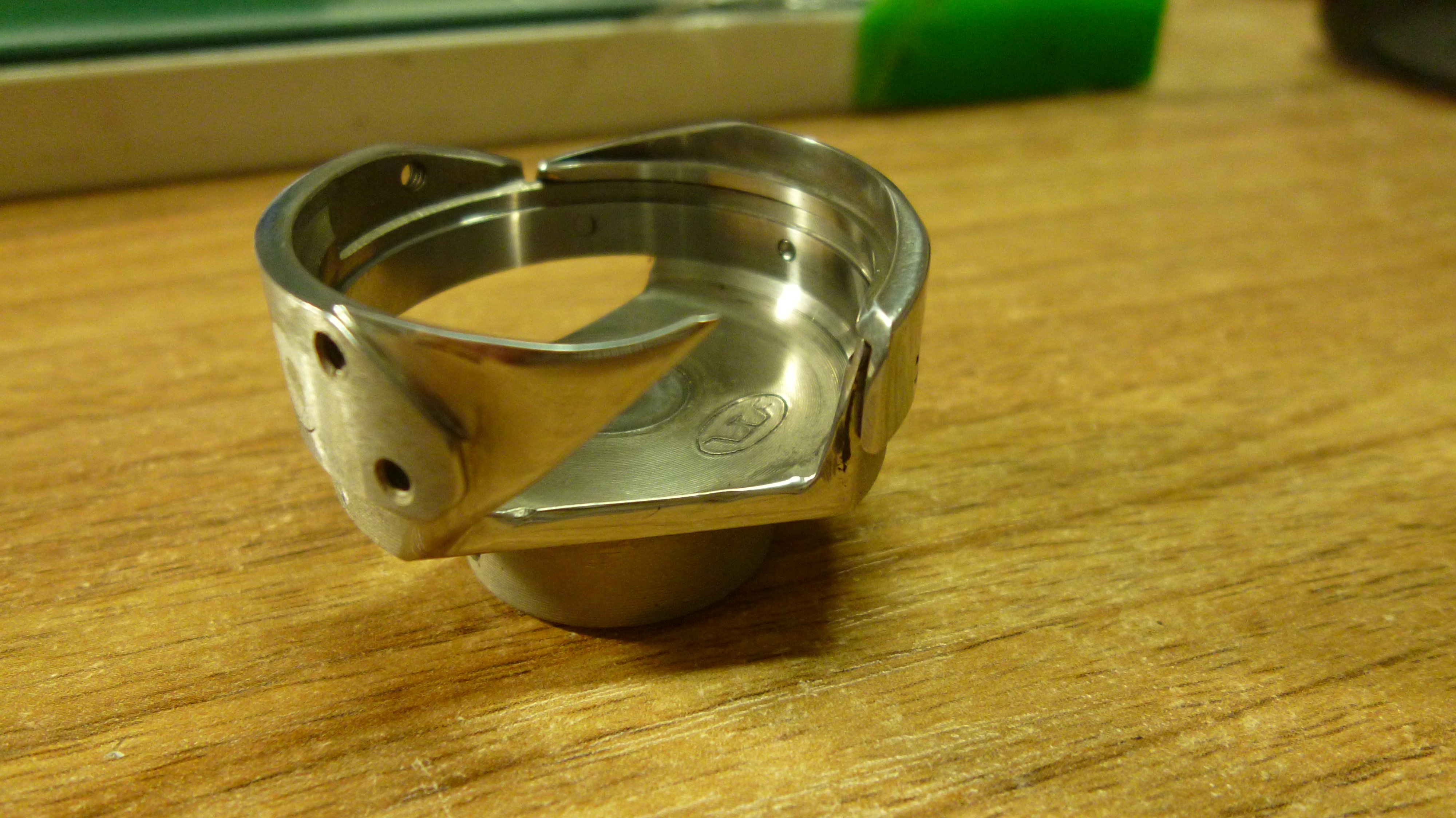

頭子三角磨深

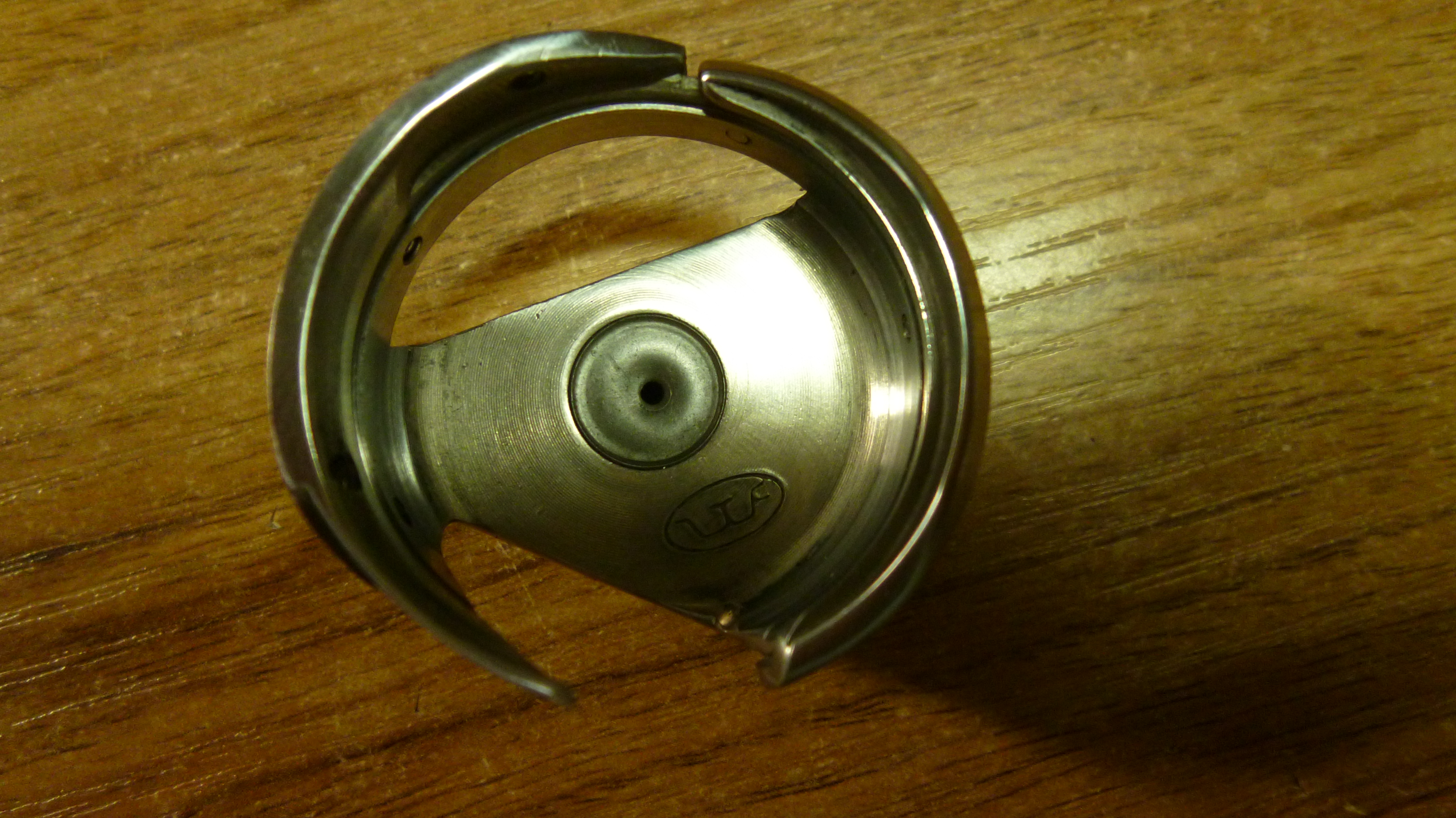

內圓砂大拋光

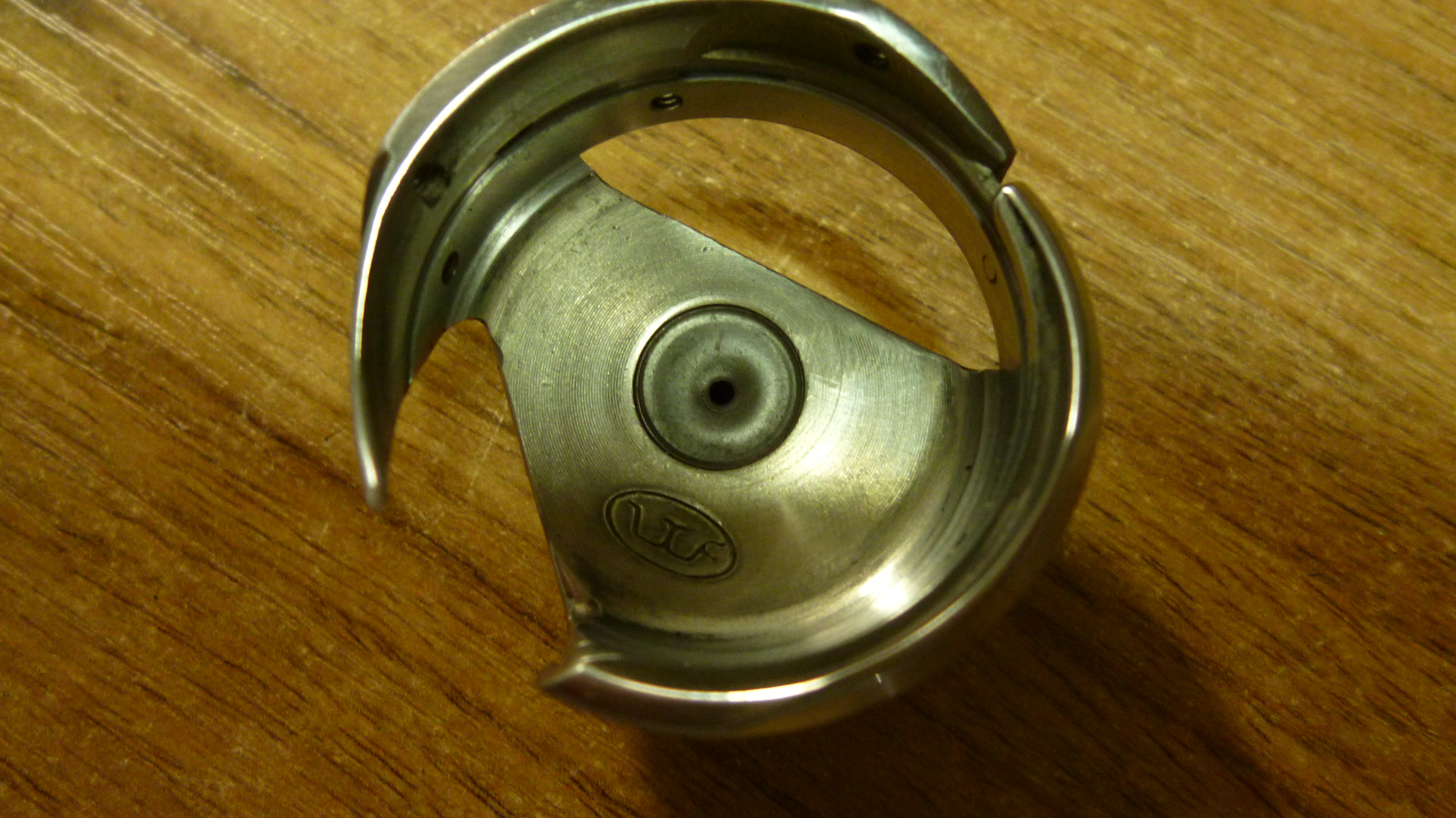

內圓砂大增大容線空隙

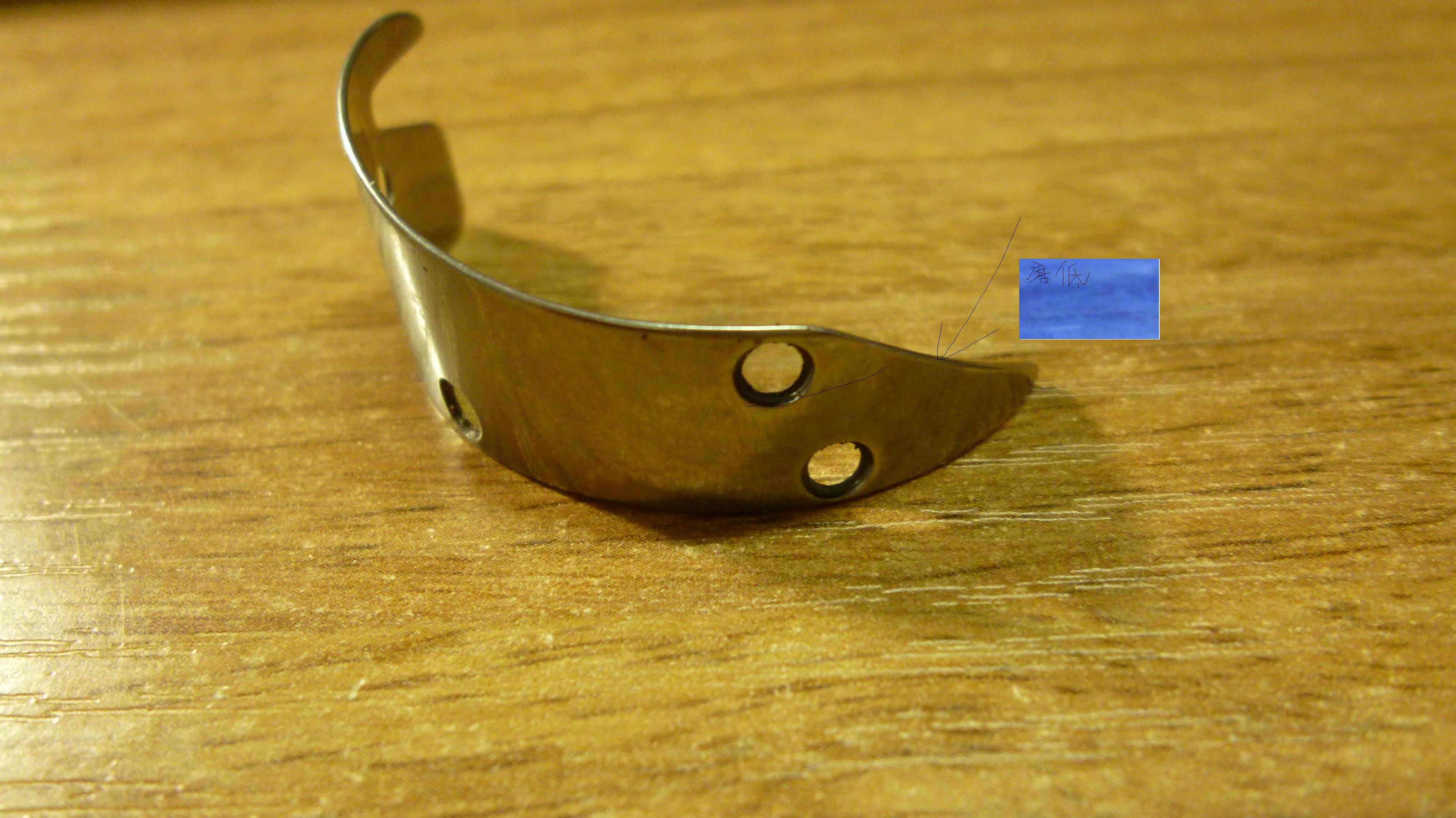

頭部磨低一根線粗

WUGUORAN4684533

強烈要求上步驟圖

546715894

WUGUORAN4684533 發表于 2014-6-22 20:14
強烈要求上步驟圖

強烈支持

過兒-1

不是我不傳圖片，是我不會搞

小林~~飛刀

無圖無真相

qq603228788

24股線 很強 知道是什么機器 做什么布料 什么工序的 請教

驗布機

過兒-1 發表于 2014-6-22 20:35
不是我不傳圖片，是我不會搞

http://www.frj123.com/bbs/thread-5775-1-1.html可以看看這個帖

過兒-1

qq603228788 發表于 2014-6-22 20:56
24股線 很強 知道是什么機器 做什么布料 什么工序的 請教

重機246  作箱包，鱷魚皮

546715894

我想對分線板頭子與背的改磨.梭架過線部位.脫線錐作個大體了解.但我先分析一下你這幾個部位改動的道理.不對請指出.
1.粗線攺槽徑便于過線.
2分線板應該改大.出于梭架出線處才好便于放線.再加上背弧改小.方便針桿.挑線桿及時收線.給脫線錐.來排除二次勾線.其實你的脫線錐也改短了.
3.梭芯套的出線槽改大些了.線孔也改大了.
4.不解.梭尖改沒改?梭尖后面弧度也應有改變才對.
5.定位勾也應改變.

546715894

你的旋梭部位有些叫法和我們不一樣?望你專出一帖附圖的旋梭部位的正確名稱.給我們上一課.謝謝你.
